FORTIS / SS316

Metalowe opaski przeciwbryzgowe

Ochrona połączeń kołnierzowych dla wysokich temperatur oraz instalacji pracujących z parą i gorącymi olejami.

SS316DO 1000°CDIN DN 15–1000ANSI 1/2”–20”

MATERIAŁSS316

Metalowa konstrukcja do wymagających warunków przemysłowych.

TEMPERATURAdo 1000°C

Rozwiązanie dla instalacji wysokotemperaturowych.

MEDIAPara i gorące oleje

Ochrona w warunkach wysokiej temperatury.

WYKONANIEDIN i ANSI

Zakres DIN DN 15–1000 oraz ANSI 1/2”–20”.

ZOBACZ PRODUKT

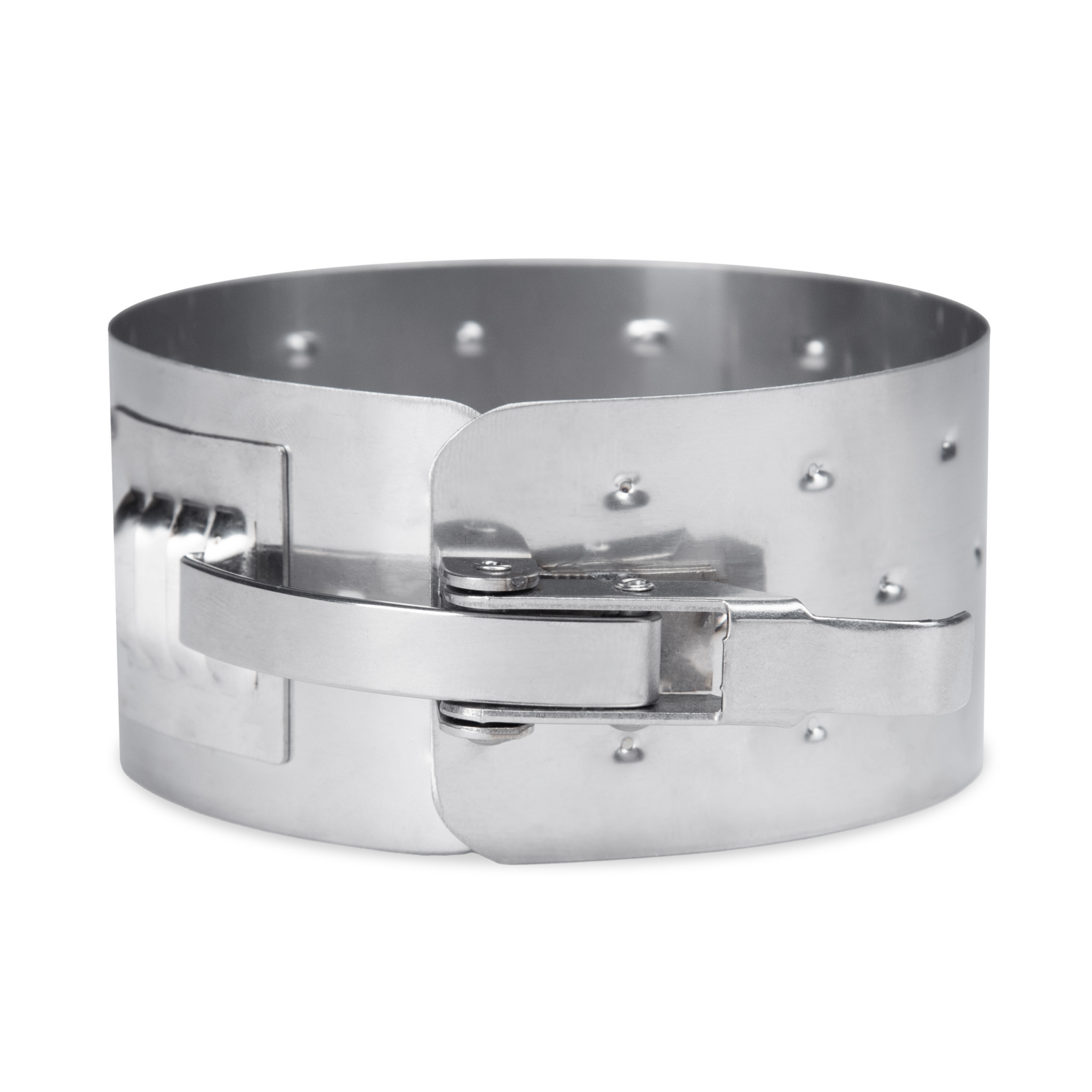

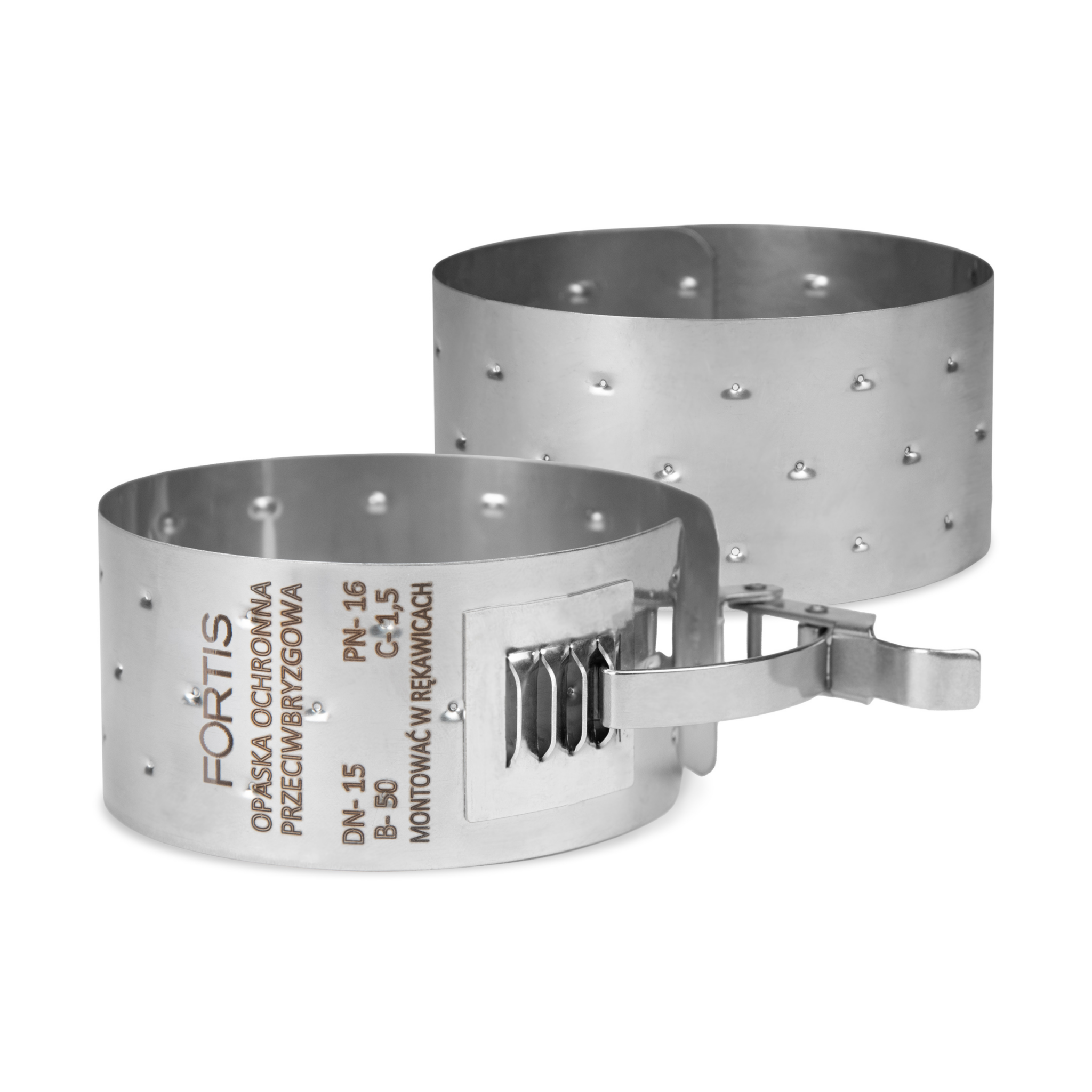

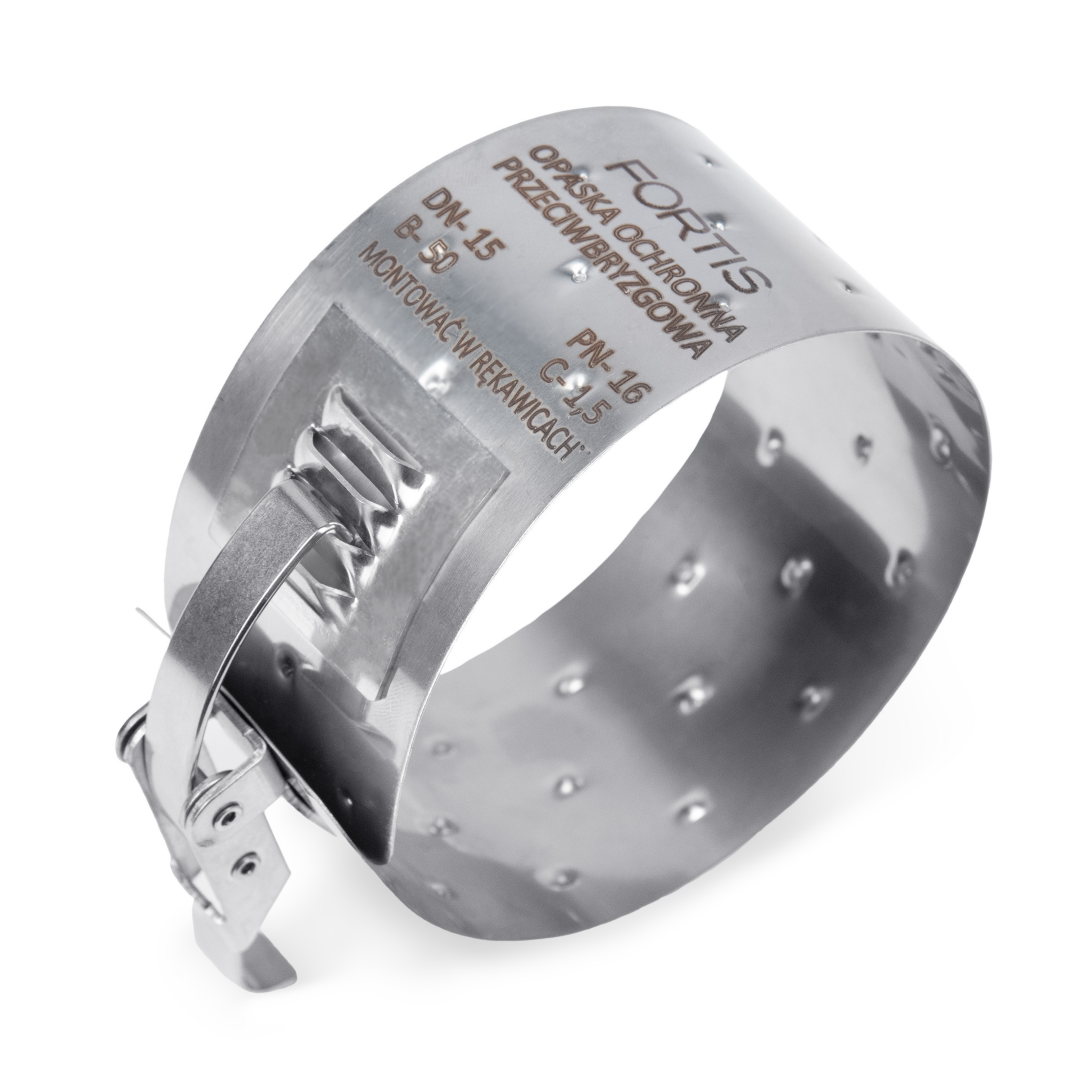

Opaska SS316 z bliska

ZASTOSOWANIE

Bezpieczeństwo w wysokiej temperaturze

Metalowe opaski przeciwbryzgowe Fortis zabezpieczają obsługę i urządzenia przed rozpryskiem gorących mediów, w tym pary i gorących olejów. Wykonanie wymaga dokładnego określenia standardu, wymiaru i typu kołnierza.

01Określ standard połączenia: DIN lub ANSI.
02Wykonaj dokładny pomiar zgodnie z rysunkiem.
03Przekaż wymiar, typ kołnierza oraz informację o medium.

DOBÓR I POMIAR

Oryginalne tabele wymiarowe SS316

Przy składaniu zamówienia należy podać dokładne informacje dotyczące wymiarów kołnierza. Poniższe rysunki są niezmienionymi kopiami źródłowych materiałów Fortis.

Nie przepisujemy danych z tabel do HTML. Otwórz obraz w pełnym rozmiarze i korzystaj z wartości bezpośrednio z oryginalnego rysunku.

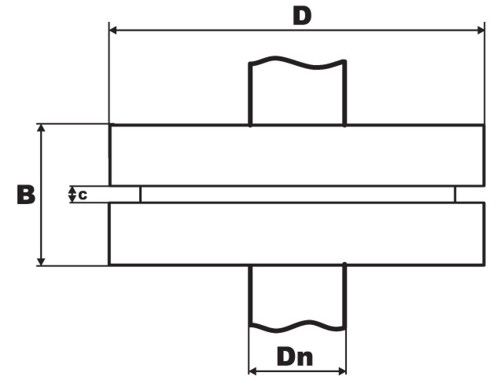

Oryginalny schemat pomiaru kołnierza Fortis — **Schemat sposobu pomiaru**Wykonaj pomiar kołnierza przed doborem opaski. Obraz jest niezmienioną kopią pliku źródłowego.

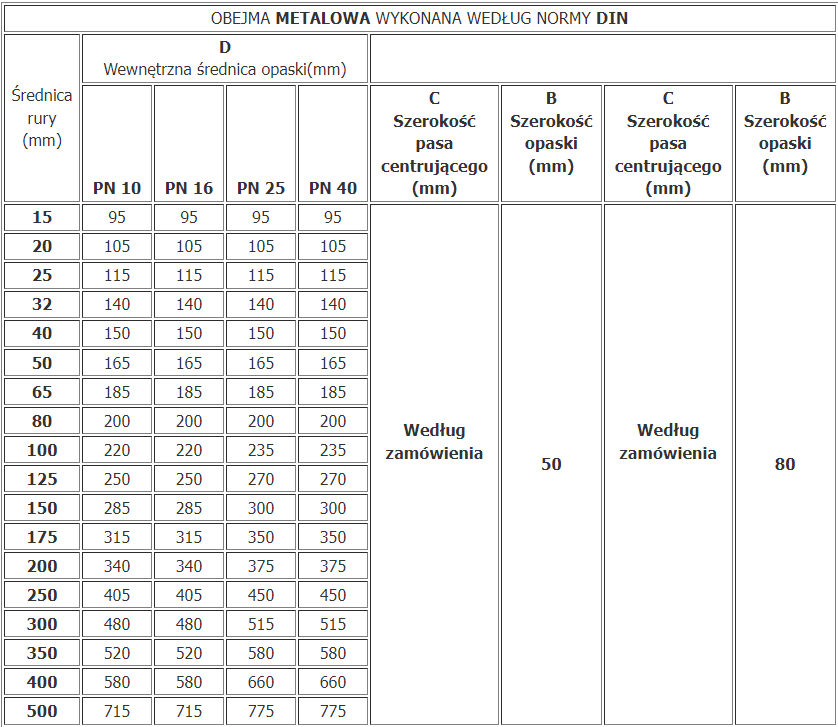

Oryginalny rysunek i tabela wymiarowa metalowej opaski DIN — **SS316 / DIN**Oryginalny rysunek i tabela wymiarowa Fortis.

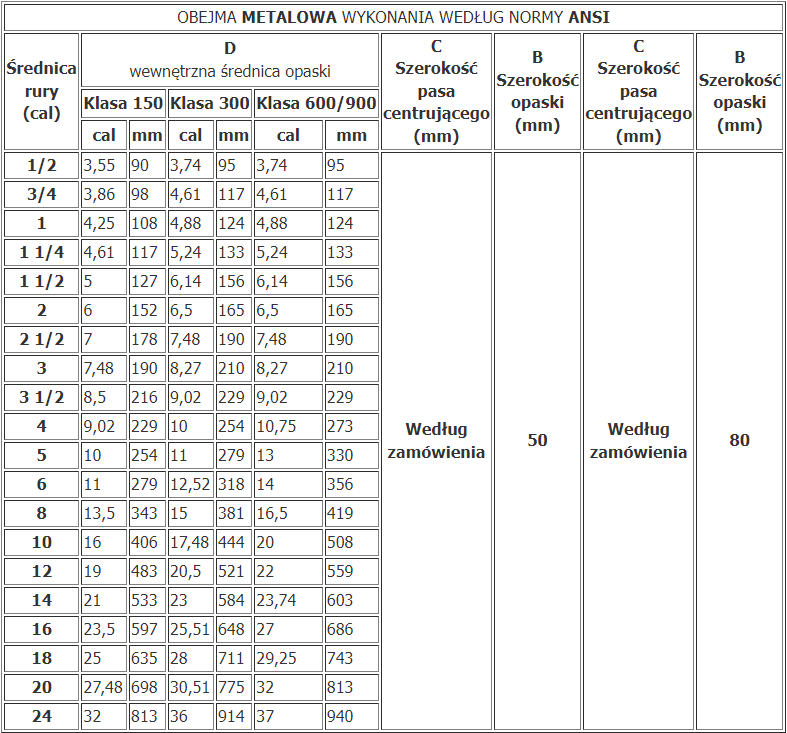

Oryginalny rysunek i tabela wymiarowa metalowej opaski ANSI — **SS316 / ANSI**Oryginalny rysunek i tabela wymiarowa Fortis.

Potrzebujesz pomocy w doborze?

Przygotuj wymiary kołnierza i opisz medium — to przyspieszy odpowiedź.
